Sondermaschinen

  • Rotationshacke für Besäumstreifen
    Die Rotationhacke zerkleinert kontinuierlich ankommende Randstreifen rotativ in kurze Abfallabschnitte, welche dann aufgrund ihrer Größe einfacher gesammelt oder weitertransportiert werden können.

    Sie werden meist nach entsprechenden Besäumeinrichtungen (Längsschneidern) angeordnet und zerkleinern u. a. Fußbodenbeläge oder auch mit Mineralien beschwerte Folienbahnen.

    Technische Daten der abgebildeten Rotationshacke

    Randstreifenbreite: 2 Streifen mit je max. 200 mm
    Randstreifendicke: 6 mm

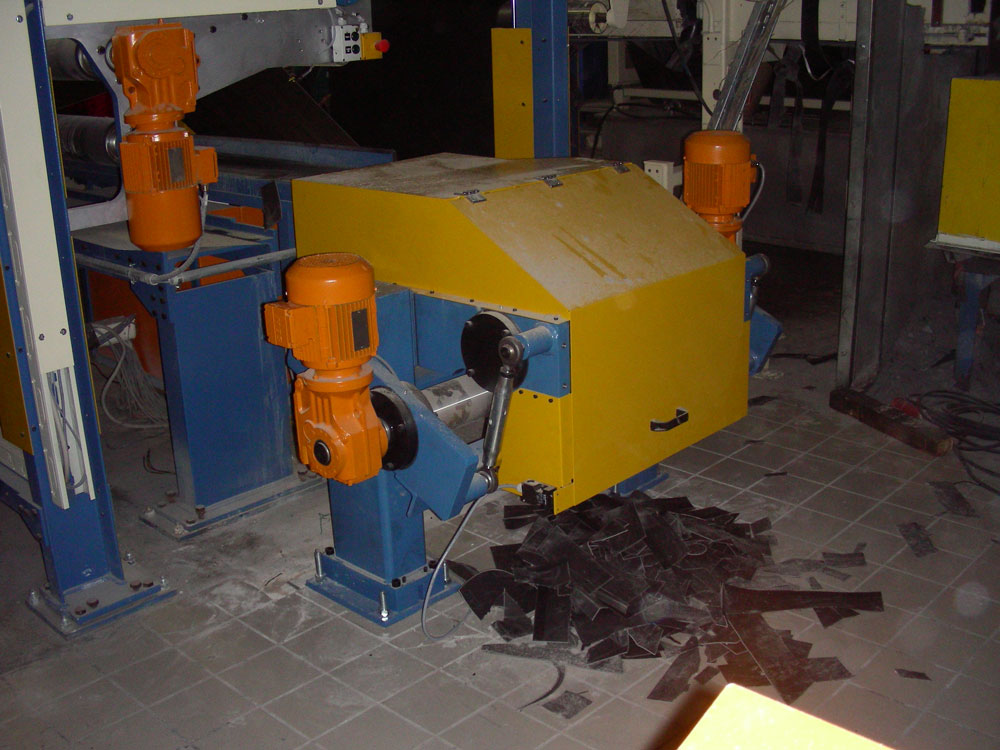

    Rotationshacke (mit geschlossener Schutzabdeckung)
    Rotationshacke (mit geschlossener Schutzabdeckung)

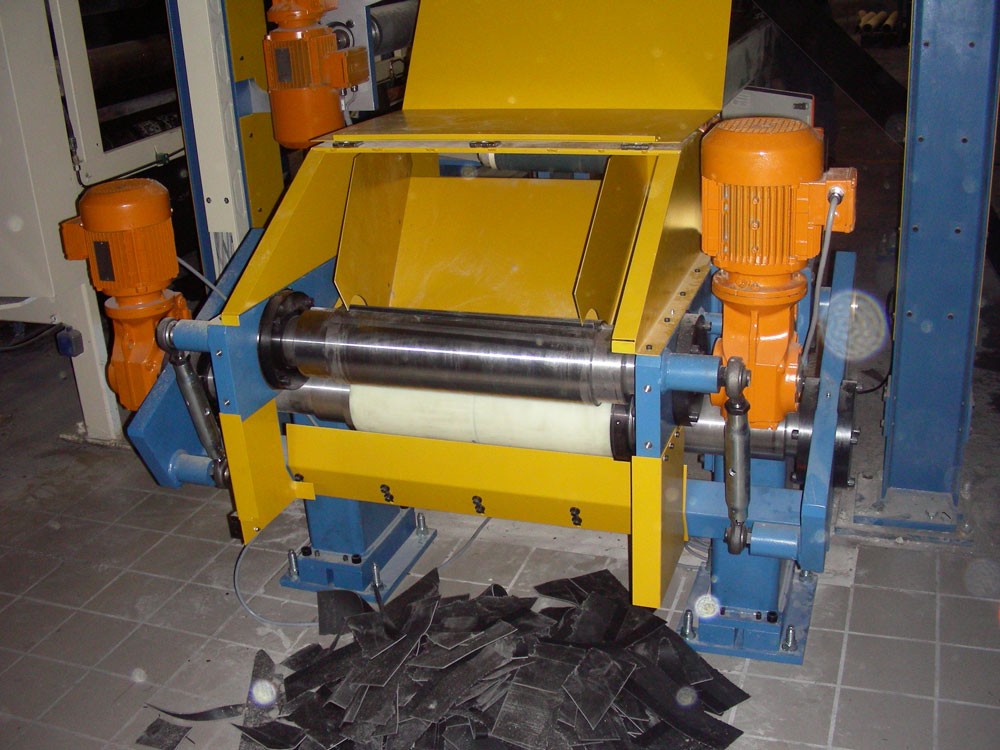

    Rotationshacke (mit geöffneter Schutzabdeckung)
    Rotationshacke (mit geöffneter Schutzabdeckung)
  • Kappsäge
    Diese Maschine wird zum Ablängen und Bohren von Türzargen-Bekleidungen eingesetzt. Dabei werden Teile aus Holz und holzähnliche Werkstoffe bearbeitet (z. B. MDF oder Spanplatte), welche aus optischen Gründen bereits mit Furnier, Dekorpapier oder einer Cepaloberfläche versehen sind.

    Je nach Bedarf liefern wir auch passende Rollenbahnen und Längenanschlagssysteme (mit einer Messeinrichtung), um eine genaue Bearbeitung der Werkstücke zu gewährleisten.

    Technische Daten der abgebildeten Kappsäge

    Profilbreite (Spiegelbreite): 50 - 100 mm
    Wandstärke: 16 - 80 mm
    Mögliche Sägeschnitte: -45° / 0° (rechtwinklig) / +45°
    Hub der Bohreinheit: 150 mm

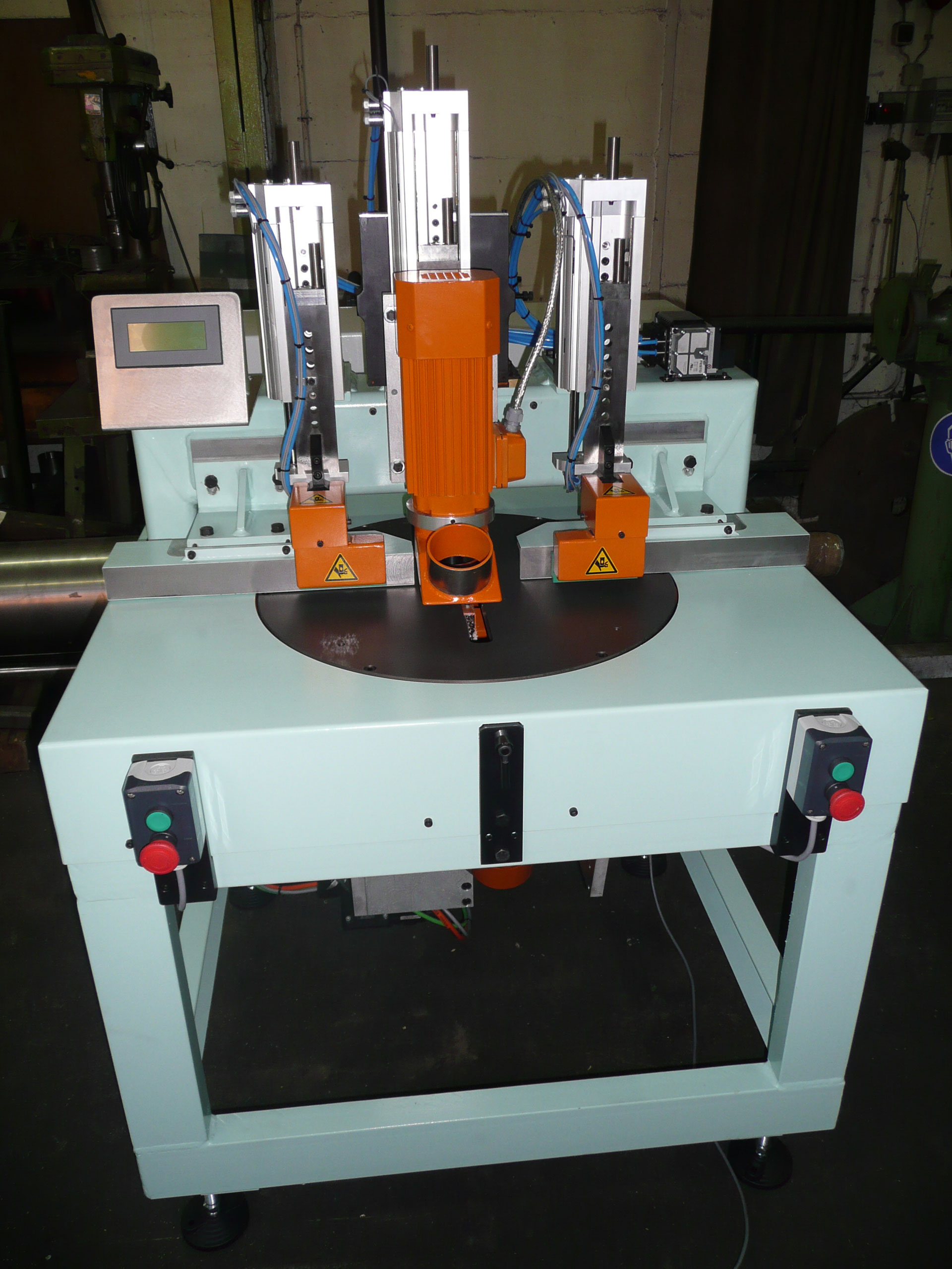

    Kappsäge
    Kappsäge
  • Scharnier-Rollautomat

    Diese Maschine ist zur Fertigung von Scharnierhälften konzipiert. Dabei wird die Platine in einem Rollwerkzeug umgeformt. Je nach Platinenabmessungen und Materialdicke stehen 3 verschiedene Baugrößen dieses Maschinentyps zur Auswahl.

    In einer nachgeschalteten Kalibrierstation besteht die Möglichkeit, die gerollte Aufnahmebohrung für den Scharnierstift mittels eines Werkzeugs nachzudrücken.

    Technische Daten des abgebildeten Scharnier-Rollautomaten

    Rollkraft: 150 kN
    Rollbreite: 120 mm
    Einlagenbreite: 200 mm
    Materialdicke: 6 mm

    Technische Daten der abgebildeten Kalibrierstation

    Kalibrierkraft: 1000 kN
    Einlagenbreite: 200 mm
    Materialdicke: 6 mm

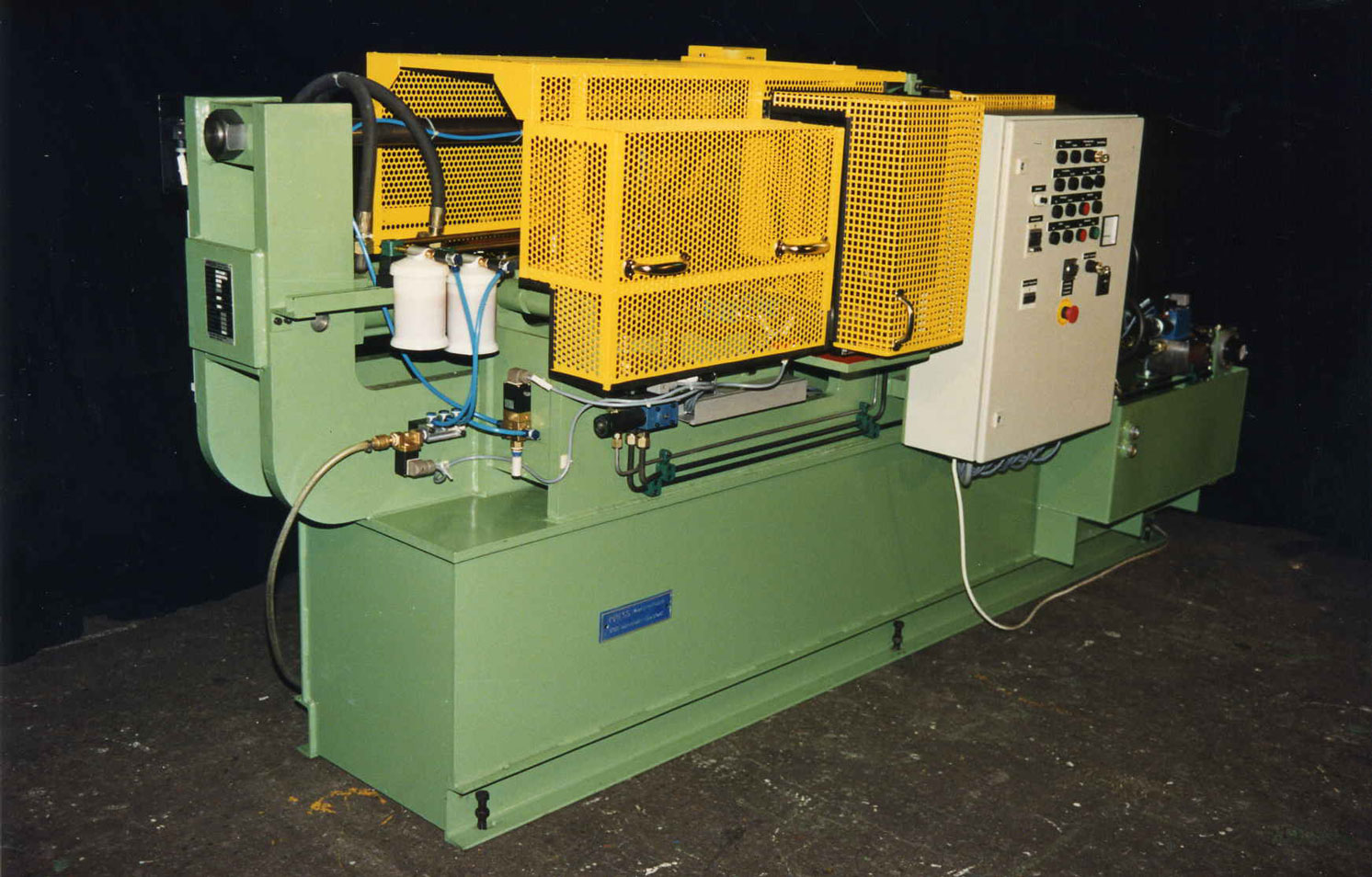

    Scharnier-Rollautomat Typ SRA 6/120 (Schutzhaube geöffnet)
    Scharnier-Rollautomat Typ SRA 6/120 (Schutzhaube geöffnet)

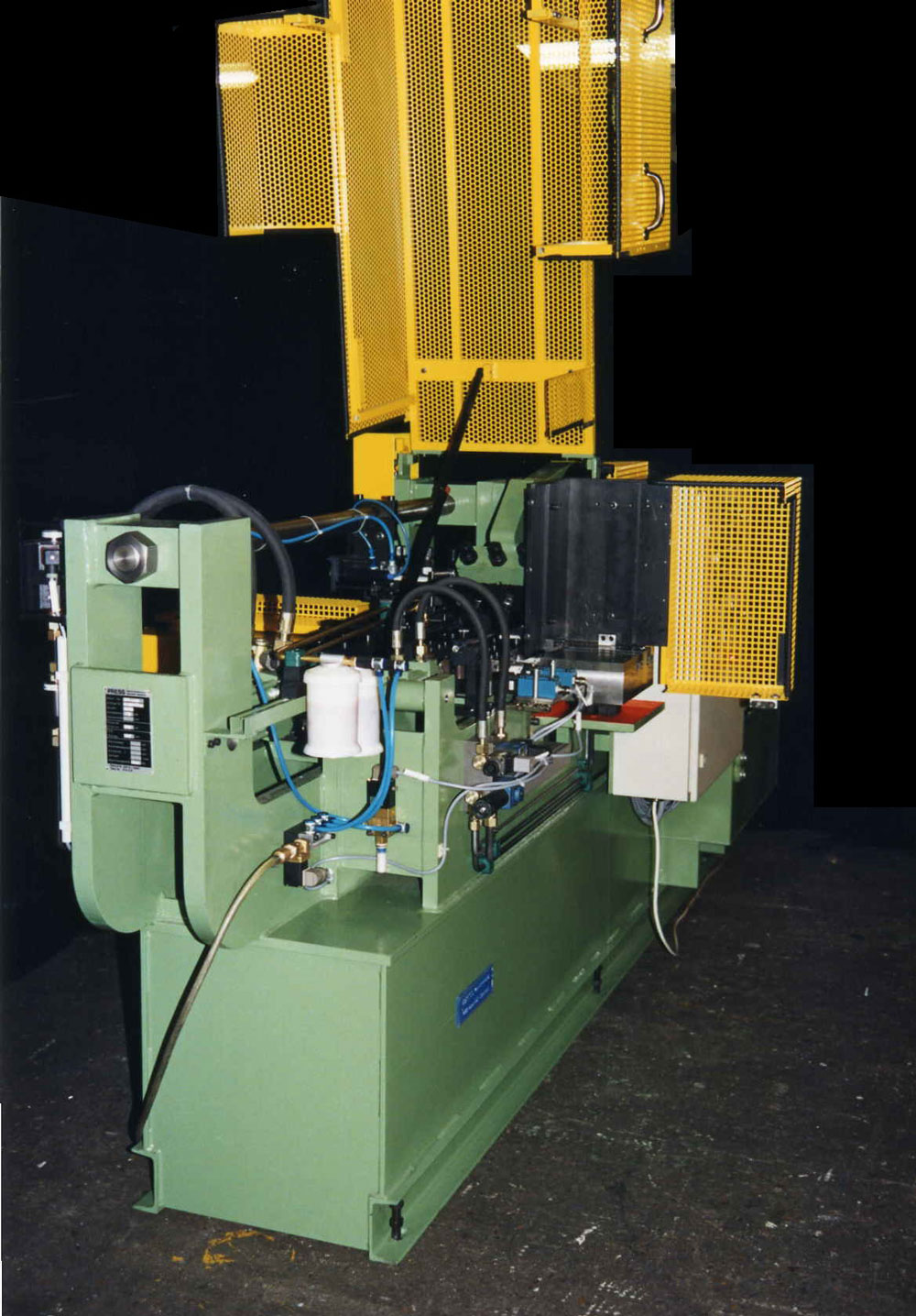

    Scharnier-Rollautomat Typ SRA 6/120 (Bedienseite)
    Scharnier-Rollautomat Typ SRA 6/120 (Bedienseite)

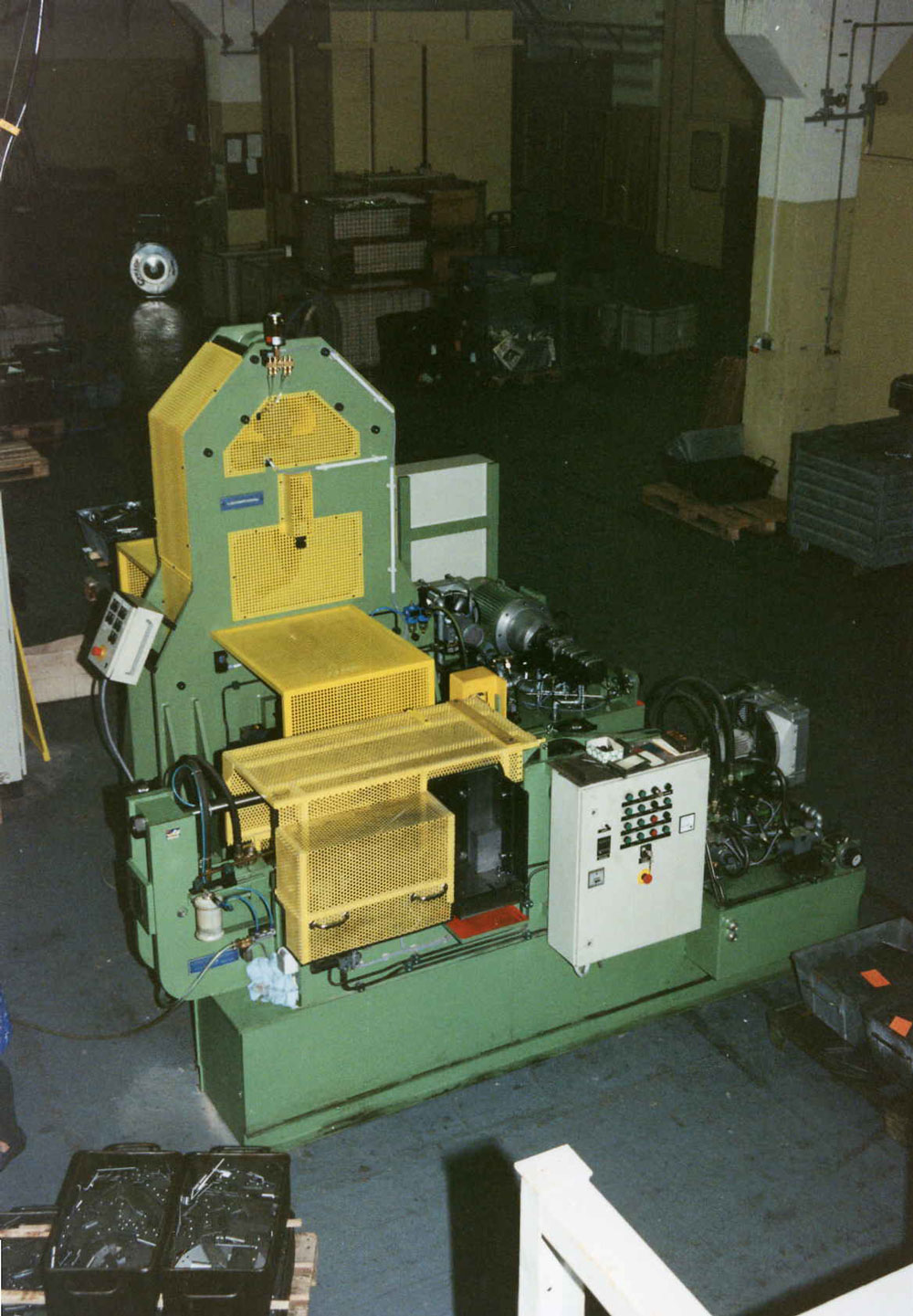

    Scharnier-Rollautomat Typ SRA 6/120 mit nachgeschalteter Kalibrierstation
    Scharnier-Rollautomat Typ SRA 6/120 mit nachgeschalteter Kalibrierstation
  • Zugstation

    Eine Zugstation kommt immer dann zum Einsatz, wenn in einer Anlage (z. B. einer Fertigungslinie von Fußbodenbelägen, einer Beschichtungsanlage für Aluminiumblech, etc.) unterschiedliche Zugspannungen erforderlich sind oder die Bahn lange Wege in der Anlage zurücklegen muss.


    Technische Daten der abgebildeten Maschinen

    Arbeitsbreite: 1.300 bzw. 1.600 mm
    Bahnzug: 500 N bzw. 8.000 N

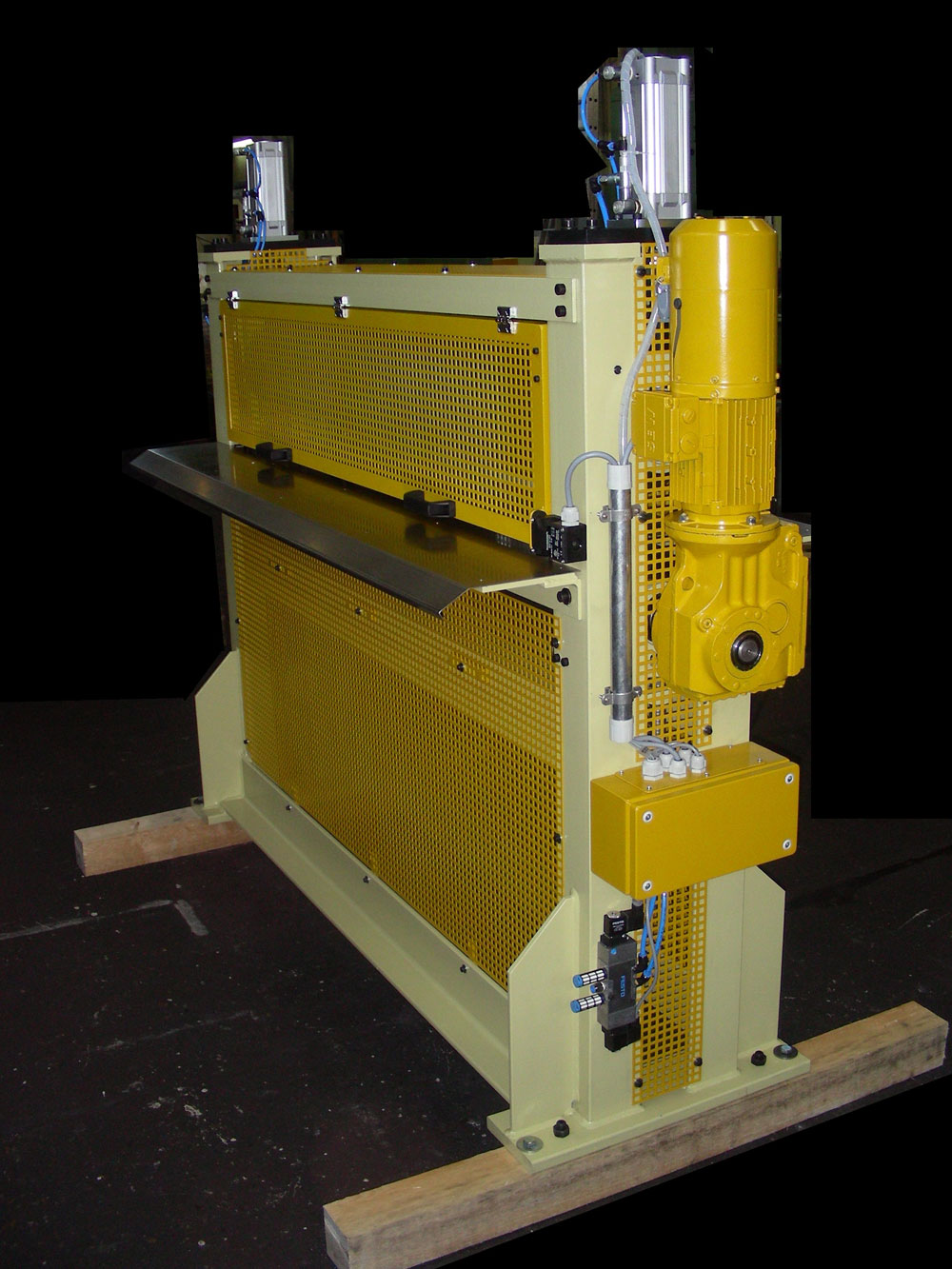

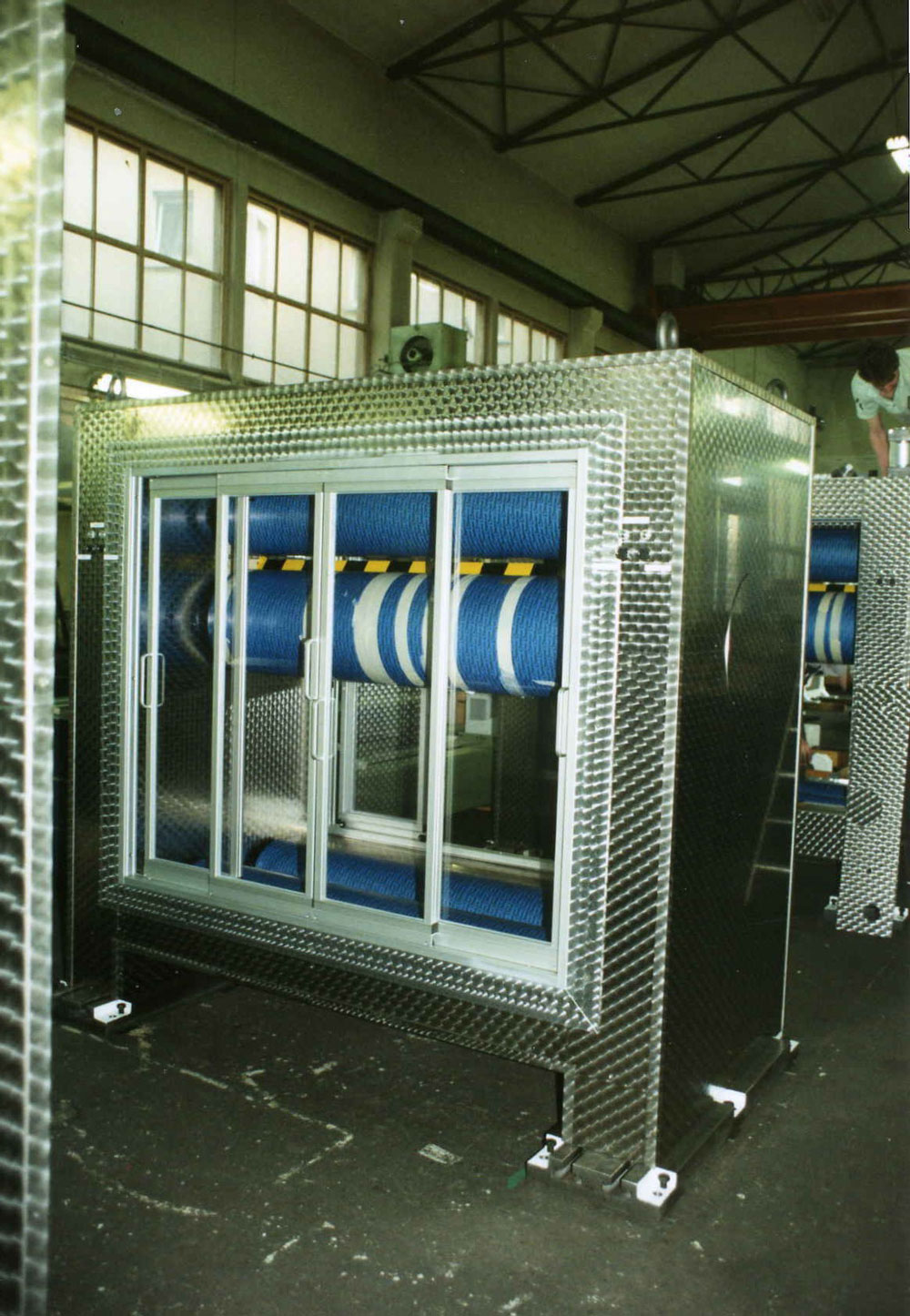

    Zugstation
    Zugstation

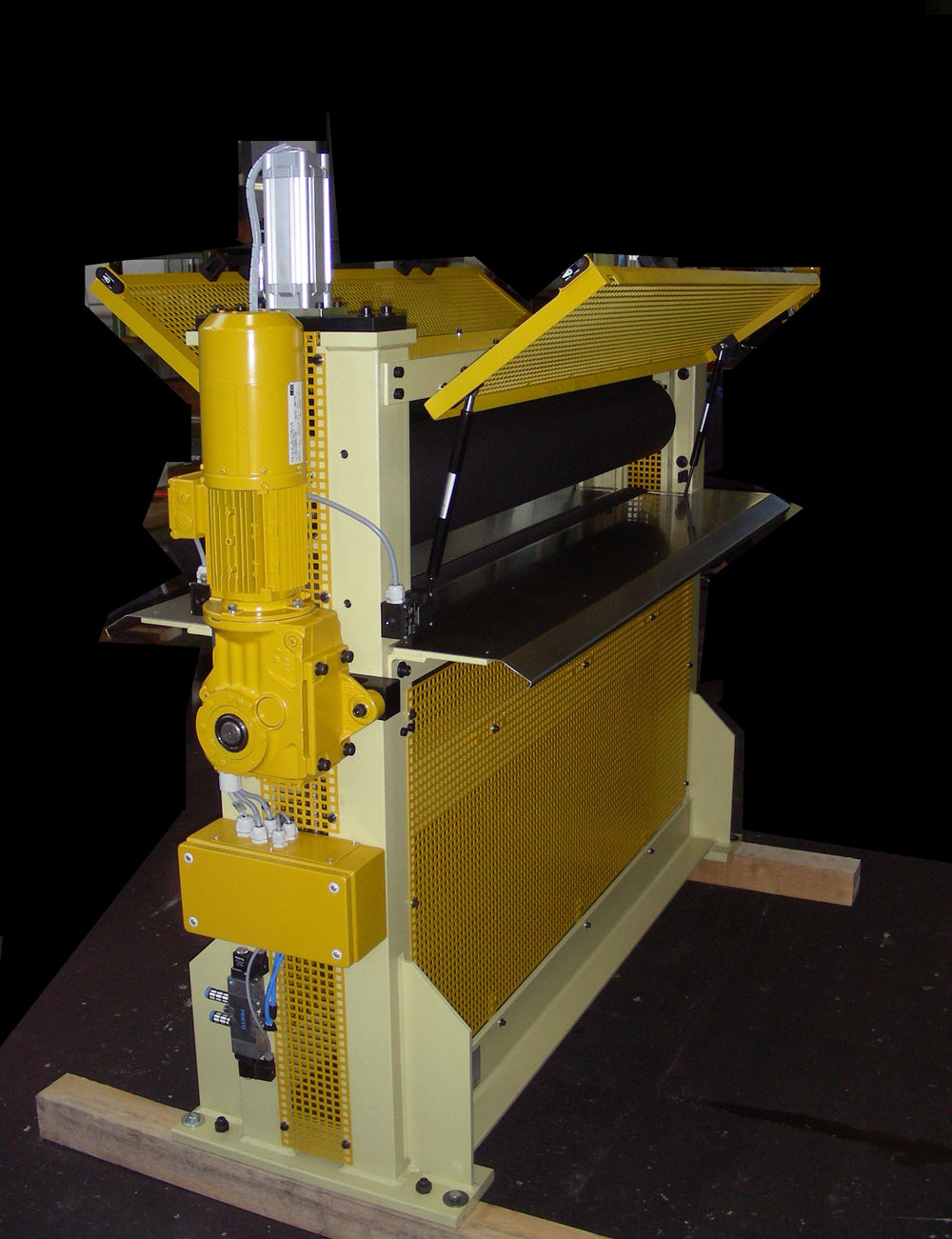

    Zugstation
    Zugstation
    Zugstation für Aluminiumband
    Zugstation für Aluminiumband

Erfahren Sie mehr über unsere Sondermaschinen für bahnförmige Medien und Prototypen
